固定節流孔，非壓補流量閥，附止回閥


節流孔徑		 代表
插裝閥

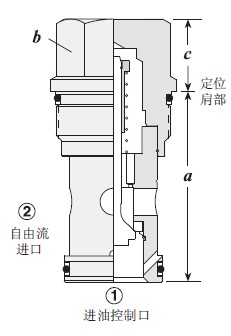

型號		 插孔 插裝閥尺寸 安裝
扭距
（N/m)
a b C
30L/min. CNAC-XCN T－162A 31 19,1 20.8 35-40
60L/min. CNCC-XCN T－13A 35.1 22,2 19.1 40-50
120L/min. CNEC-XCN T－5A 41,1 28,6 17.5 60-70
240L/min. CNGC-XCN T－16A 62.0 31,8 24.6 200-215
480L/min. CNIC-XCN T－18A 79,5 41,3 30.2 465-500
CNCA
CNCC
 CNEC
CNGC
 CNIC
1:工作壓 = 350 bar。
2:此閥實質上為止回閥附旁通節節流孔，其流徑與Sun的流量控制閥相同，故可使用于任何流量控制的閥塊。
3:若需相反流向功能額閥，可參考附旁通節流孔的止回閥4:節流閥無壓力補償，其可調節的流量與通過口1和口2壓差的平方根成正比
?
 ? ?

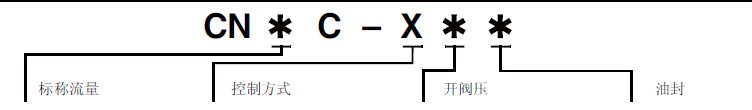

A 30L/min
C 60L/min
E 120L/min
G240L/min
I 480L/min		 X 不可調

?

節流孔徑指定范圍：
CNAC：0.4-1.6 mm
CNCC：0.4-3.89mm
CNEC：0.4-3.42mm
CNGC：0.4-5.54mm
CNIC：0.4-5.54mm
?

A* 0,3 bar
B*1.0 bar
C *2,0 bar
D*3.5bar
E*5.0bar
F*7.0bar
Z*0.7bar
*CNAC 僅有A、C、E開閥壓





?

 N?Buna-N
V?Viton?




?
