技術特性：
此閥是2位2通比例節流閥.口1先導壓力抵抗彈簧力會在口2到口3方向上形成一個與口1壓力大小成比例的可變節流口。液動力，彈簧力和先導壓力平衡下會使此閥隨負載壓力變化而產生一定程度的自補償效果?？?和口1的壓力直接相互抵抗。這款閥采用了雙流道設計?？?和口3集結了兩個流道的通流面積。
- 這些閥或許需要通過外部調節邏輯閥提供壓力補償。對并聯回路采用LR*C-XHN，或者對于節流回路采用LP*C-XHN。
- 這款閥提供一定程度的自我補償，可以用于流量控制。為提高流量控制的精準度，外部的邏輯調節閥可以用來保證大范圍流量和壓力情況下穩定的流量?？蓞⒖几郊有畔⒅械那€。
- 可選的L控制方式是一行程控制，以此限定流量。
- 1口和4口都應限制在500psi（35bar）以內。
- 口4的作用力相互直接作用于口1。
- 精確的壓力補償控制要求通過閥的壓降保持在一個恒定值。
- Sun浮動式的結構可以限度地減少由于過大的安裝扭矩以及孔型加工的誤差所造成的干涉現象
技術數據：
| 插孔 | T-53AD |
| 系列 | 3 |
| 通流能力 | 95 L/min. |
| 切換閥所需先導壓力 | 5,5 bar |
| 完全打開所需要的先導壓力 | 24 bar |
| 操作壓力 | 350 bar |
| 110 SUS (24 cSt)下的泄漏 | 160 cc/min.@70 bar |
| Pilot Volume Displacement | 1,6 cc |
| 調節——逆時針調節圈數——完全關閉到完全開啟。 | 5 |
| 滯環 | ± 2 % |
| 閥頭部安裝六角尺寸 | 31,8 mm |
| 閥安裝扭矩 | 203 - 217 Nm |
| 調節螺栓的內六角尺寸 | 4 mm |
| Locknut Hex Size | 15 mm |
| Locknut Torque | 9 - 10 Nm |
| 型號重量 | 1.31 kg. |

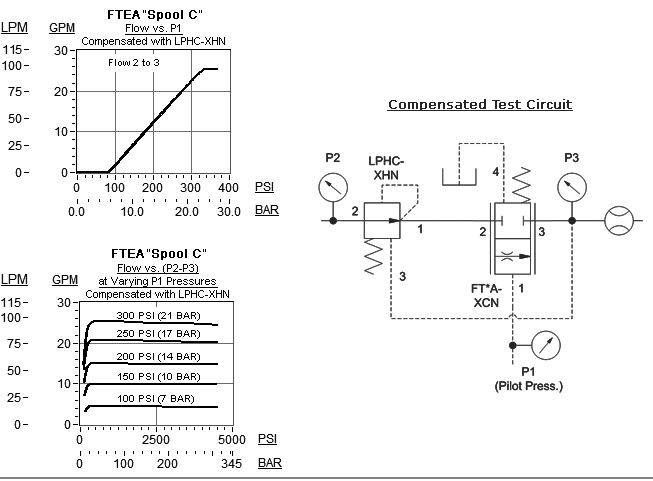

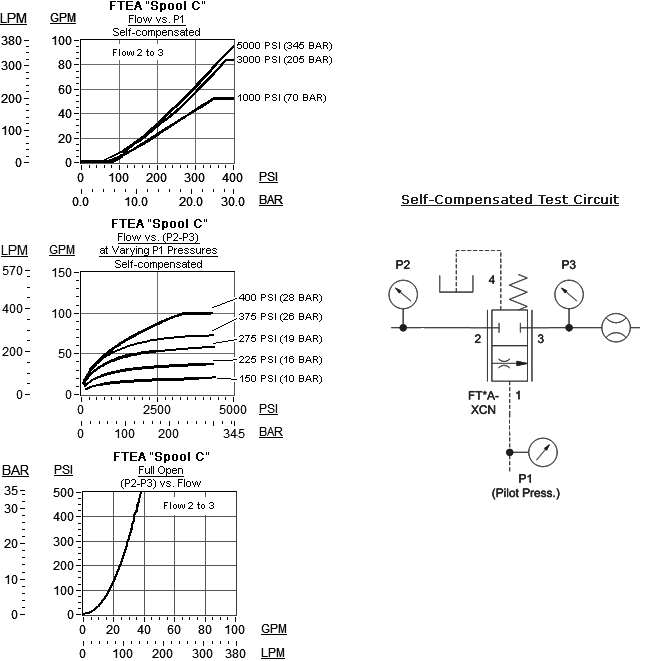

性能曲線：
